產品概述

DXKA-A電纜故障檢測儀也稱電纜探傷儀是我公司科研人員經多年研究開發出來的，并在實踐中不斷的進行技術改進的一款新型實用的產品。具有操作簡單、實用性強、體積小、重量輕、攜帶方便、零誤差等特點。 廣泛適用于高壓交聯電纜、普通塑力電纜、礦用電纜、橡套電纜、船用電纜、計算機專用電纜及通訊電纜等，對電纜的斷線、短路、低阻擊穿、泄露性高阻擊穿、閃絡性高阻擊穿、地埋電纜擊穿等故障聚能準確測量，零誤差！另外本產品可對電纜進行耐壓試驗和泄露電流試驗。產品暢銷于電力、礦山、石油、化工、鐵路、施工等行業并深受客戶好評。

儀器組成

(1)直流高壓電源 ：發射高頻信號，產生15/35kv直流高壓，可做耐壓試驗和泄露電流試驗。

(2)電纜故障定位儀 ； 粗定位擊穿點，數字式顯示，誤差小于±1‰ 。

(3)電纜擊穿定點儀：精確定位擊穿點，誤差為零。

(4)斷線定點儀 ：精確定位斷點，誤差為零。

(5)數字式電容表 ：粗測電纜斷線點，誤差為 ±1% 。

(6) 數字式兆歐表 ：測量絕緣電阻，判斷電纜擊穿性質。

(7) 電纜尋徑儀：確定地埋電纜的敷設位置、深度及故障點的準確位置，誤差為±5cm。

產品特點

1.實用、易學、故障可測率高；。

2.對工作環境無特殊要求（電源應無漏電保護）。

3.對故障性質無特殊要求，無論是高阻還是低阻。

4.對電纜的長度、粗細、深度、型號及有無米標無特殊要求。

5.粗測精度 ± 2‰ + 1米。

6.精測精度≤1-3厘米，即無誤差。

7.輔助套裝置齊全，使用功能完備，適應性能廣泛。

型號及規格參數

1）DXKA-A 直流高壓源

電   源 ： 電壓AC220V   電流10A    頻率50HZ

擊穿電流 ： 180mA

短路電壓 ： 2KV

脈沖電壓 ： 1-20KV連續可調

脈沖能量 ： 最大300J

2）故障定位儀

電   源 ： 電壓220V

電   流 ： 1A

頻   率 ： 50HZ

測試電流 ： 30mA≤I≤70mA

保護電流 ： 120mA

啟動保護 ： 電壓檔應處于12V位置

交流輸出 ： 600V固定式輸出

3）斷線定點儀

把電纜繞至故障點前后大概十米左右，對線芯發射脈沖。把定點儀放于電纜表面，觀察儀表的反應；并不時的撥動換向開關；順著脈沖發射方向向前移動，繞電纜旋轉，逐步向前推進；直到儀表無任何反應時（大約3-5秒一個脈沖），證明已過故障點。

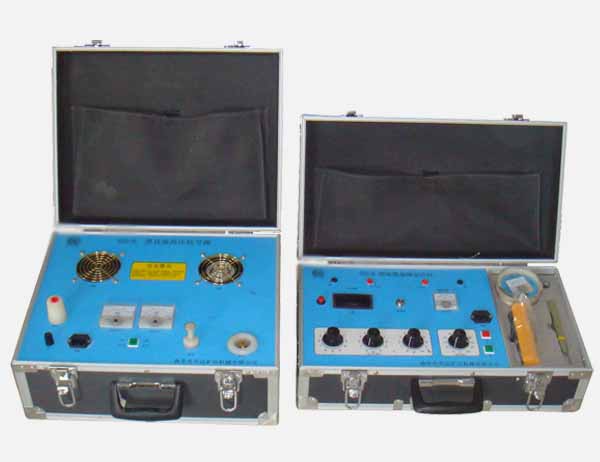

產品細節圖
