產品概述

顎式破碎機又作鄂式破碎機，簡稱鄂破，主要用于對各種礦石與大塊物料的中等粒度破碎,被破碎物料的最高抗壓強度為320MPa。

本機主要由機架、動顎、偏心軸、顎板、肘板等部件組成，電動機通過三角皮帶傳動偏心軸，使動顎按照已調好的軌跡進行運動，從而將機器腔內的物料加以破碎。

機架采用焊接結構，機架前裝固定顎板，破碎腔兩側壁上裝有邊護板以防止側壁磨損。

動顎為鑄鋼體，正面裝有活動顎板，其上部借偏心軸與滾柱軸承懸掛在機架上，下部支承在肘板上，并與其呈滾動接觸，在偏心軸兩端裝有飛輪、皮帶輪，肘板的另端支承在調整座上并與其呈滾動接觸，肘板除起支承作用之外，在外來不能破碎的物料進孔腔內時載荷突然增加的情況下起著保險作用，即自迅速斷裂從而保護其它部件不損壞。

調整座裝在機架上兩側的滑動槽內，調整板用來調整出料尺寸，當要調到某尺寸的選配一相應的墊板墊之。

特征描述

破碎比大，產品粒度均勻，結構簡單，性能可靠，維修簡便，運營費用低。

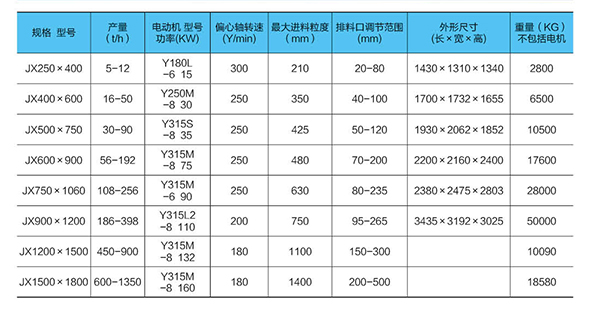

機械特性

用途/應用領域

廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。

安裝說明

本機是由制造廠裝配整機供給用戶的，收到本機后應進行檢查，以清除運輸中有可能產生的弊病。

1、由于本機工作時振動較大，故應將其安裝在混凝土地基上，以減少振動和因振動而影響建筑基礎，最好在機器與基礎中間墊以木料、膠帶或其它緩沖材料。

2、基礎的重大致可取5-10倍, 其深度不少于該地的凍結深度,機器的安裝及地腳位置可參照地基圖。

3、在調整排料口前，首先松開塞鐵螺栓，擰緊調整螺栓后方可增減墊,墊好后松回調整螺栓，緊固塞鐵螺栓，切勿讓調整螺栓長期受力。

使用須知

（一）起動前的準備工作

1、檢查軸承和肘板連接處有無足夠潤滑。

2、檢查各緊固件是否松動。

3、檢查皮帶是否良好，并及時處理。

4、檢查破碎腔內有無礦石或其它雜物。

5、檢查防護設施是否良好。

（二）機器起動

1、檢查確認機器的傳動系統情況是否正常，方可起動。

2、本機僅許可在無負荷情況下起動。

3、起動后如發現不正常狀況下，立即停止開動，待查明清除不正常因素后方可再行起動破碎機。

（三）機器試運轉

1、電機起動后，機器應當轉平穩，無不正常振動等現象，軸承溫升不超過80℃。

2、空載試車2-4小時后檢查各連接處有無松動并處理之。

3、空運轉后，投料負荷運轉持續5-6小時一切正常后投入使用。

（四）機器的操作和維修

1、機器須配有一定技術水平的專人使用和維護保養。

2、啟動前必須仔細檢查機器各部，確認機器各轉動部件靈活無卡死，潤滑好方可啟動電機。

3、電機正常運轉后，開始逐漸均勻加料。

4、停車前必須停止加料待腔內物料排空后關閉電機。

5、用戶應配備防護措施。

6、經常檢查各緊固零件有無松動，發現異常現象后及時清除。

7、檢修時切斷電流，并掛好有人檢修切勿合閘的指示牌。

8、電機及電器設備應符合安全要求，機殼要接地。

安 全 規 程

1、操作本機人員須經過安全技術教育。

2、運轉進嚴禁從上面朝機器內察視。

3、運轉進嚴禁進行任何調整、清理或檢修等工作。

4、運轉時嚴禁用手直接在進料口上和破碎腔內搬運或挪移礦石。

5、本機器的電器設備應接地，并將電線裝在絕緣管內。

易 損 件 明 細 表

產品細節圖
