曲阜市東信科安礦機有限公司針對傳統托輥稱重計量給料機存在的問題而研發生產了一款新型分段式無倉壓懸掛計量給料機、稱重給料機，已授予國家專利。

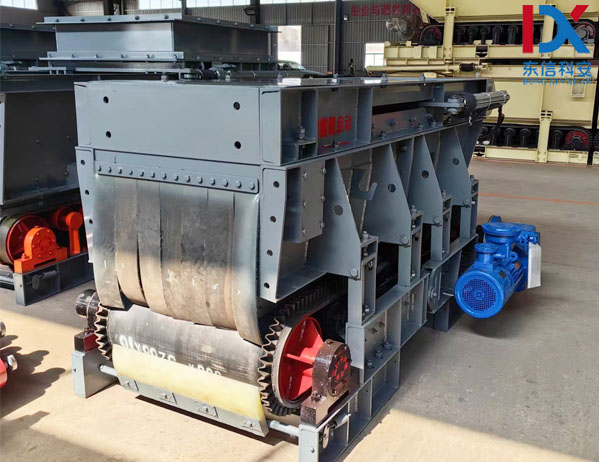

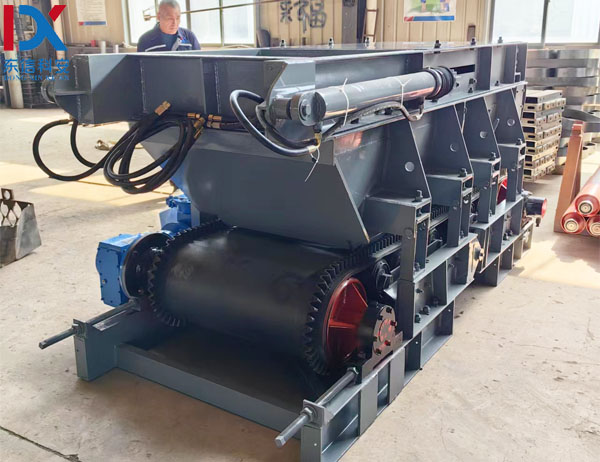

主要結構及工作原理：分段無倉壓計量稱重給料機上部為煤倉口固定連接平板閘門（配套液壓站），下部為物料輸送機，輸送機由底架、導料槽、驅動裝置、驅動滾筒、卸載滾筒、托輥、輸送帶、清掃器、傳動鏈條、壓鏈輪、速度傳感器等組成，其中底架和導料槽均分為兩段，煤倉口下部受料段稱為除倉壓段，出料口端稱為計量段，底架兩段之間鉸軸連接，相應段導料槽和底架固定連接，兩端導料槽之間采用柔性連接或沿口搭接，防止撒料。輸送機除倉壓段導料槽上部與平板閘門固定連接，計量段導料槽前端與平板閘門采用稱重傳感器懸掛連接。計量部分由計量控制箱、稱重傳感器、速度傳感器組成。給料機啟動運行時，料倉內物料層進入除倉壓段底架及導料槽后，倉內物料產生的倉壓及該段物料重量及設備整體重量全部通過導料槽與平板閘門的固定連接傳遞給煤倉基礎承受，當物料進入計量段底架和導料槽時，就對計量段導料槽前端吊掛的對稱重傳感器產生穩

定拉力信號，滾筒運轉時速度傳感器傳輸速度信號，一并傳入稱重控制箱計算出輸送的物料重量，并控制給料機的運行狀態。

1．稱重精度誤差：+/-0.5％；

2．給料機功率 5.5KW、7.5KW、11KW、15KW；

3．液壓站功率 3KW；

4．給料機給料量0-4000t/h；

5．計量稱重給料機構底架至煤倉料口的高度大于等于1000mm，大于等于稱重距離1900mm；

6．整機外形及安裝尺寸根據用戶現場空間、現場工況、物料粒度、物料粘度、物料密度及用戶各種具體要求確定。

7．整機采用非標化設計，使物料通過空間最大化，滿足現場使用，節省空間及配套設施造價。體積小，稱重精準，技術先進。
